| 프로파일 부속 |
[ 40년 전통 앵글 랙 생산·시공업체 ] |
|
|
|
| |
|
| |
| 볼트,너트/조인트 |
최고의 제품과 서비스 창출로 고객만족을 실천하겠습니다. |
|
|
|
|
|
|
|
| 기술데이터 MBL-6, MBL-8 |
| Material |
SCM-435 |
| 용도 |
Washer, S/Washer가 Bolt에 일체화 되어있어
조립이 용이합니다. |
|
|
|
|
|
|
|
| 기술데이터 MBS-6, MBS-8 |
| Material |
SM20C |
| 용도 |
Washer, S/Washer가 Bolt에 일체화 되어있어
조립이 용이합니다. |
|
|
| |
|
| |
|
|
|
|
| Frame의 T홈에 Nut Holder와 같이 삽입 |
|
|
|
|
| |
|
|
|
|
|
|

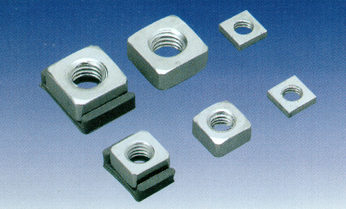

| 기술데이터 MSN-6 MSN-8 |
| Material |
SS41 |
| Surface Treatment |
백색아연도금(주문사양 : 니켈도금) |
| 용도 |
M6 |
M5, M6, M8 |
|
|
| |
|
| |
|
|
|
|
|
|

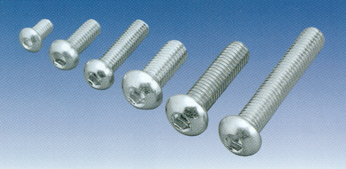

| 기술데이터 MBSL-M8, M6, M5 |
| Material |
SCM 440 |
| Surface Treatment |
백색아연도금 |
| 종류 |
Bolt M5, Bolt M6, Bolt M8 |
| 규격 |
M5 X 8.5L, M5 X 15L, M6 X 15L, M6 X 20L, M6 X 23L, M6 X 35L, M8 X 20L, M8 X 30L, M8 X 45L |
| 용도 |
Profile 구조물 제작시 연결 부품으로 사용합니다. |
|
|
| |
|
|
|
|
|
|
|
|
| MTN-06 MTN-05 |
| 용도 |
M8사각 NUT를 사용하는
모든 Frame의 중간에서
삽입하여 M6 Bolt를
이용하여 조립 |
M6사각 NUT를 사용하는
모든 Frame의 중간에서
삽입하여 M5 Bolt를
이용하여 조립 |
|
|
|
|
|
|
| |
|
| |
|
|
|
|
|
| 기술데이터 |
| Material |
아연정밀주조 |
Surface
Treatment |
백색아연도금 |
| 허용하량 |
55kgf/1EA |
| 용도 |
Profile 30Series용
조립식 직각
연결부품으로 사용 |
|
|
| 기술데이터 |
| Material |
아연정밀주조 |
Surface
Treatment |
백색아연도금 |
| 허용하량 |
75kgf/1EA |
| 용도 |
Profile 40Series용
조립식 직각
연결부품으로 사용 |
|
|
| |
|
| |
|
|
|
|
| 기술데이터 |
| Material |
SS41 |
| Surface Treatment |
백색아연도금 |
| 구성부품 |
CLIP 1EA / 렌치볼트(M5 X 15) 1EA |
CLIP 1EA / 렌치볼트(M6 X 20) 1EA |
CLIP 1EA / 렌치볼트(M8 X 20) 1EA |
| 허용하중 |
25kgf/1EA |
55kgf/1EA |
75kgf/1EA |
| 용도 |
Profile 20 Series용 외관 돌출
Bracket 없이 조립 |
Profile 30 Series용 외관 돌출
Bracket 없이 조립 |
Profile 40 Series용 외관 돌출
Bracket 없이 조립 |
|
|
|
| |
|
| |
|
| |
|
