| 파렛트랙 |
[ 40년 전통 앵글 랙 생산·시공업체 ] |
|
|
|
| 최고의 제품과 서비스 창출로 고객만족을 실천하겠습니다. |
|
|
| ※ 작은사진을 클릭하시면 큰 사진을 보실 수 있습니다. |
| |
|
| |

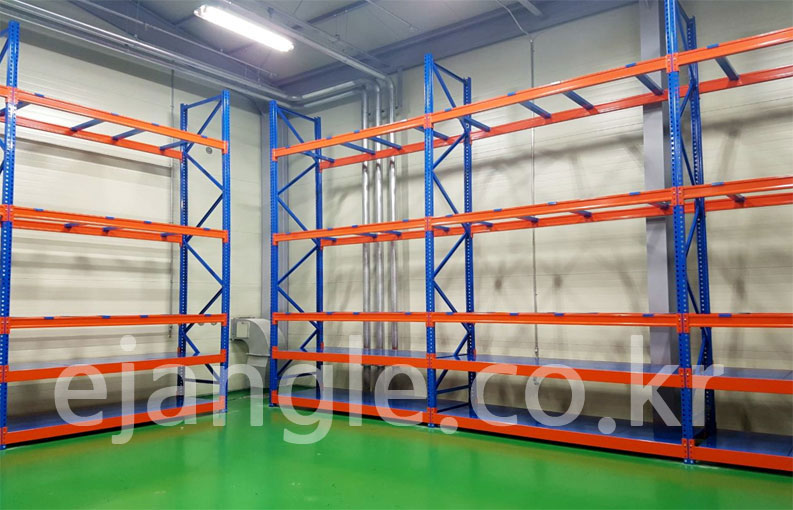

| 파렛트랙의 특징 |
 |
조립식 Boltless 구조이므로 각부품의 분해, 결합이 간단해서 누구라도 쉽게 조립할 수 있다. |
|
|
Frame과 Load Beam의 결합방식은 3개의 걸림고리가 부착된 Load Beam을 일정한 간격으로 타공된 Post Frame의 |
| |
조립위치구멍에 끼워 쐐기효과를 이용하여 결합하며, Post Frame과 Load Beam에 하중이 걸릴수록 강하고
견고하게 연결된다. |
|
|
Load Beam에 장치된 안전핀은 하역작업중에 Load Beam이 바깥으로 빠지지 않도록 한다. |
|
|
폭넓은 표준재료로 제품이 완전히 규격화 되어있다. |
|
|
하중조건에 따라 최적의 재료두께와 단면을 선정했기 때문에 안전성과 경제성이 우수하다. |
|
|
적재물의 크기와 중량에 따라 높이, 폭, 깊이 등 규격 선택이 자유롭다. |
|
|
완벽한 방청도장과 미려한 상부도장으로 창고의 작업환경이 개선된다. |
|
| |
|
| |
| Load Beam의 종류 |
| 단면형태 |
특 징 |
단당내하중 |
| A형 |
 |
|
가장 강력한 구조로써 비틀림에 매우강함.
하중에 알맞게 보강각을 별도로 부착. |
2,300m/m 기준
3,000Kg |
| B형 |
 |
|
하중조건에 따라 빔의 크기를 조정하여야 하며
볼트체결용 크로스바가 필요. |
2,300m/m 기준
2,500Kg |
| C형 |
 |
|
선반형 구조로서 패킹용으로 사용시 사용.
또한 로드빔 크로스바를 사용해도 좋음. |
2,300m/m 기준
3,000Kg |
| D형 |
 |
|
경량을 보관할 때 적합함.
로드빔 크로스바를 사용하여야 함. |
1,500m/m 기준
2,000Kg |
|
| |

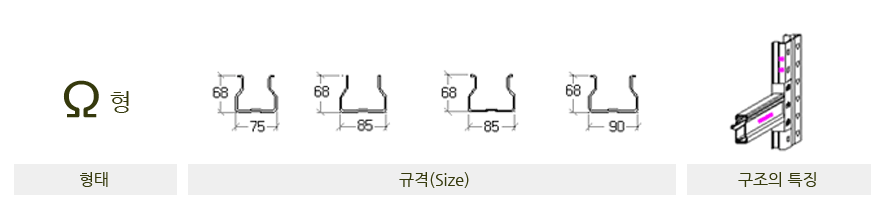

| POST 형상 |
 |
| |
|
| |
| 파렛트랙 구조도 |
 |
|
특징 |
| |
생산라인에서 운반관리 출고까지 일괄 관리할 수 있으며, 표준화된 제품으로 완전조립이 가능하여 설치 및 이전작업이 LAY OUT의 변경에 따라 짧은 시간 내에 작업 가능하며, 부품 하나 하나가 적재코져 하는 제품 하중과 특성에 맞게 높이, 폭등 칫수를 자유롭게 선택할 수 있는 가장 기본적인 시스템입니다. |
|
|
| |
|
| |
| 악세사리 보조 규격 |
|
로드빔크로스바 |
|
|
|
덱크프레이트 |
|
| 로드빔에 걸쳐놓아 파렛트의 휨을 방지하거나, 또 떨어질 위험을 방지합니다. |
| 품 번 |
규 격 |
| EJ-01 |
900mm |
| EJ-02 |
1000mm |
|
|
|
 |
형 로드빔에 얹어서 파렛트화 되지 않은 물품을 보관하는데 사용합니다. |
|
| |
| 품 번 |
규 격(WxD)mm |
| EJ-03 |
2500 x 900 |
| EJ-04 |
2500 x 1000 |
| EJ-05 |
2700 x 900 |
| EJ-06 |
2700 x 1000 |
|
|
| |
|
|
|
| |
|
|
|
훠크크리어런스바 |
|
|
|
로-스페이샤 |
|
| 파렛트화 되지 않은 화물을 적재하는데 사용합니다. |
| 품 번 |
규 격 |
| EJ-07 |
900mm |
| EJ-08 |
1000mm |
|
|
|
|
| |
|
|
|
| |
|
|
|
스키드챤넬 |
|
|
|
드럼크레이들 |
|
| 로드빔에 직접 넣기에 불안한 물품, 예를 들면 다리가 붙여진 상자 등을 놓는데 사용합니다. |
| 품 번 |
규 격 |
| EJ-10 |
900mm |
| EJ-11 |
1000mm |
|
|
|
| 드럼이나 롤을 구르지 않도록 적재하는 부품입니다. |
|
|
| |
|
|
|
|
| |
|
|
| |
|
